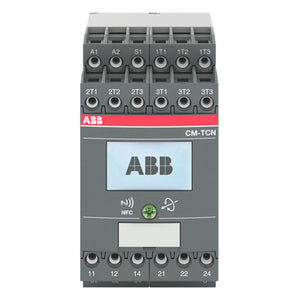

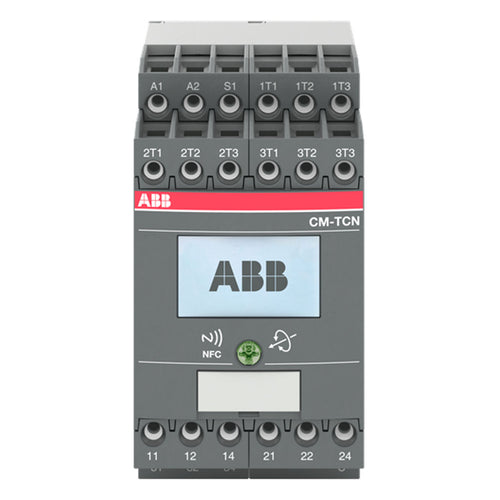

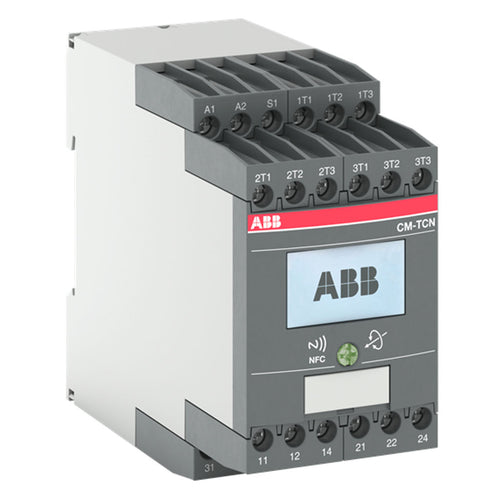

ABB CM-TCN.011P Temperature Monitoring Relay 1SVR760740R0110

PAN INDIA DELIVERY

100% Genuine Products

100% Secured Payments
Product Description
-
CM-TCN.011P Temp. monitoring relays LCD+NFC, -200..+850°C, 24VAC/DC
-
Temperature monitoring relay CM-TCN.011P, Temp.-range -200..+850°C, width 45mm, digital adjustable, 3 threshholds, over temperature-, under temperature-, window monitoring, A1-A2=24V AC / DC, 3 c/o, Push-in connection terminals
Product Specification
Brand |
ABB |
Product Type |
Temperature Monitoring Relay |
Product Code |
1SVR760740R0110 |
Model |
CM-TCN.011P |
Technical |
|
Function |
Overtemperature monitoring Undertemperature monitoring Over- and undertemperature monitoring |
Measuring Range |
-200 ... +850 °C |
Sensor Type |
PT100; PT1000; PTC; NTC; bimetal switch |
Rated Control Supply Voltage (Us ) |
24 V AC/DC |
Rated Frequency (f) |
Supply Circuit 50 Hz Supply Circuit 60 Hz Supply Circuit DC Hz |
Output |
3 x 1 c/o contacts, configurable |
Terminal Type |
Screw Terminals |
Rated Operational Current AC-12 (I e ) |
(230 V) 4 A |
Rated Operational Current AC-15 (I e ) |
(230 V) 3 A |
Rated Operational Current DC-12 (Ie) |
(24 V) 4 A |
Rated Operational Current DC-13 (I e ) |
(24 V) 2 A |
Minimum Switching Capacity |
12 V 100 mA |
Rated Impulse Withstand Voltage (U) imp |
Measuring Circuit / Output Circuit 6 kV Output Circuit 1 / Output Circuit 2 4 kV Supply Circuit / Measuring Circuit 6 kV Supply Circuit / Output Circuit 6 kV |
Rated Insulation Voltage (U i ) |
Measuring Circuit / Output Circuit 600 V Output Circuit 1 / Output Circuit 2 300 V Supply Circuit / Measuring Circuit 600 V Supply Circuit / Output Circuit 600 V |
Degree Of Protection |
Housing IP50 Terminals IP20 |
Overvoltage Category |
III |
Pollution Degree |
2 |
Short-Circuit Protective Devices |
Output Circuit NC - F Type Fuses 6 A Output Circuit NO - F Type Fuses 10 A |
Electrical Durability |
AC-12 100000 cycle |
Mechanical Durability |
30000000 cycle |
Connecting Capacity |
Flexible
with Ferrule 2x 0.5 ... 1.5 mm² |
Wire Stripping Length |
8 mm |
Mounting Position |
Any |
Mounting On DIN Rail |
TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
Technical UL/CSA |
|
Maximum Operating Voltage UL/CSA |
Output Circuit 300 V AC |
Contact Rating UL/CSA |
B300 |
Connecting Capacity UL/CSA |
Flexible
2x 18-16 AWG |
Environmental |
|
Ambient Air Temperature |
Operation -25 ... +60 °C Storage -40 ... +85 °C |
Dimensions |
|
Product Net Width |
45 mm |
Product Net Depth / Length |
103.7 mm |
Product Net Height |
85.6 mm |
Product Net Weight |
0.265 kg |
Warranty |
As Per Manufacturer Terms and Condition |
Other Details
Dimension (CM) - L x B x H |
|
Unit of Measurement |
|
Weight |
kg |
Generic Type |
Temperature Monitoring Relays |
Manufacturer Details |
ABB India Limited, 88/3-88/6 Basavanahalli Village, Kasaba Hobli, Bangalore North, 562123- Bangalore-Karnataka, Phone: +91-8448233444 |
Packer Details |
ABB India Limited, 88/3-88/6 Basavanahalli Village, Kasaba Hobli, Bangalore North, 562123- Bangalore-Karnataka, Phone: +91-8448233444 |
Country of Origin |
India |
