LAST SOLD AT ₹ 33,602.00

SKU # 1000083907

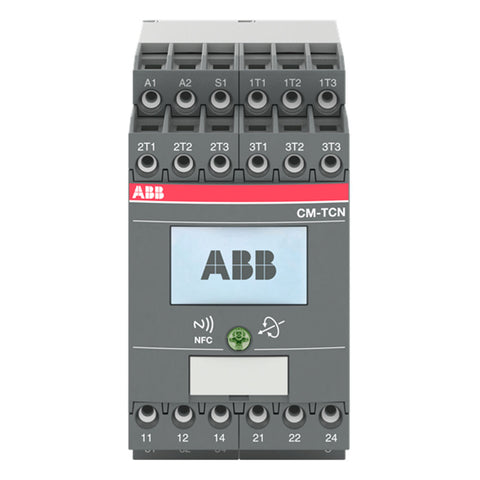

ABB CM-TCN.011P Temperature Monitoring Relay 1SVR760740R0110

ABB CM-TCN.011P Temperature Monitoring Relay 1SVR760740R0110

Visit the ABB Store

₹ 33,602.00

Quantity

Pack Qty : 1



Delivery Availability
Offers and Coupons
Coupon Image

Register to use Coupon Code C50 and get ₹50/- off on a purchase of ₹1000/- & above

EMI Icon

EMI Available On minimum purchase of ₹ 3000/-

PAN INDIA DELIVERY
100% Genuine Products
100% Secured Payments

Product Description

  • CM-TCN.011P Temp. monitoring relays LCD+NFC, -200..+850°C, 24VAC/DC

  • Temperature monitoring relay CM-TCN.011P, Temp.-range -200..+850°C, width 45mm, digital adjustable, 3 threshholds, over temperature-, under temperature-, window monitoring, A1-A2=24V AC / DC, 3 c/o, Push-in connection terminals

Product Specification

Brand

ABB

Product Type

Temperature Monitoring Relay

Product Code

1SVR760740R0110

Model

CM-TCN.011P

Technical

Function

Overtemperature monitoring Undertemperature monitoring Over- and undertemperature monitoring

Measuring Range

-200 ... +850 °C

Sensor Type

PT100; PT1000; PTC; NTC; bimetal switch

Rated Control Supply Voltage (Us )

24 V AC/DC

Rated Frequency (f)

Supply Circuit 50 Hz Supply Circuit 60 Hz Supply Circuit DC Hz

Output

3 x 1 c/o contacts, configurable

Terminal Type

Screw Terminals

Rated Operational Current AC-12 (I e )

(230 V) 4 A

Rated Operational Current AC-15 (I e )

(230 V) 3 A

Rated Operational Current DC-12 (Ie)

(24 V) 4 A

Rated Operational Current DC-13 (I e )

(24 V) 2 A

Minimum Switching Capacity

12 V 100 mA

Rated Impulse Withstand Voltage (U) imp

Measuring Circuit / Output Circuit 6 kV Output Circuit 1 / Output Circuit 2 4 kV Supply Circuit / Measuring Circuit 6 kV Supply Circuit / Output Circuit 6 kV

Rated Insulation Voltage (U i )

Measuring Circuit / Output Circuit 600 V Output Circuit 1 / Output Circuit 2 300 V Supply Circuit / Measuring Circuit 600 V Supply Circuit / Output Circuit 600 V

Degree Of Protection

Housing IP50 Terminals IP20

Overvoltage Category

III

Pollution Degree

2

Short-Circuit Protective Devices

Output Circuit NC - F Type Fuses 6 A Output Circuit NO - F Type Fuses 10 A

Electrical Durability

AC-12 100000 cycle

Mechanical Durability

30000000 cycle

Connecting Capacity

Flexible with Ferrule 2x 0.5 ... 1.5 mm²
Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm²
Flexible 2x 0.5 ... 1.5 mm²
Rigid 2x 0.5 ... 1.5 mm²

Wire Stripping Length

8 mm

Mounting Position

Any

Mounting On DIN Rail

TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715

Technical UL/CSA

Maximum Operating Voltage UL/CSA

Output Circuit 300 V AC

Contact Rating UL/CSA

B300

Connecting Capacity UL/CSA

Flexible 2x 18-16 AWG
Rigid 2x 20-16 AWG

Environmental

Ambient Air Temperature

Operation -25 ... +60 °C Storage -40 ... +85 °C

Dimensions

Product Net Width

45 mm

Product Net Depth / Length

103.7 mm

Product Net Height

85.6 mm

Product Net Weight

0.265 kg

Warranty

As Per Manufacturer Terms and Condition


Other Details

Dimension (CM) - L x B x H

Unit of Measurement

Weight

kg

Generic Type

Temperature Monitoring Relays

Manufacturer Details

ABB India Limited, 88/3-88/6 Basavanahalli Village, Kasaba Hobli, Bangalore North, 562123- Bangalore-Karnataka, Phone: +91-8448233444

Packer Details

ABB India Limited, 88/3-88/6 Basavanahalli Village, Kasaba Hobli, Bangalore North, 562123- Bangalore-Karnataka, Phone: +91-8448233444

Country of Origin

India
